M340A/350A 精密電池量測系統
-
產品特點
Ø 支持電池、電容材料研究、半電池、三電極、扣式電池、小容量電池等研究測試，0~5V全量程可控。
Ø 支援精密研究測試，0.01%的電壓、電流精度。
Ø 支持高倍率快充研究，30C可達0.01%的容量精度；100C可達0.1%的容量精度。
Ø 支援自訂脈衝測試，最小脈寬2mS。
Ø 全方位覆蓋研究所需電壓、電流、容量、能量、效率、電容、內阻等參數的測量記錄。
Ø 設備自帶UPS和存儲，有效防止宕機、突然斷電、網路故障等情況資料丟失損壞。
Ø 硬體過充過放保護，有效避免測試異常情況。
性能指標項目 儀器指標 量程 檔位 範圍 精度（控制與採樣） 控制解析度 採樣解析度 電壓1 5V (可放電至-5V)*1 ±0.01%RD±0.01%FS ≤50uV ≤10uV 電流1 100uA ±0.01%RD±0.01%FS ≤1nA ≤200pA 電流2 1mA ±0.01%RD±0.01%FS ≤10nA ≤2nA 電流3 10mA ±0.01%RD±0.01%FS ≤100nA ≤20nA 電流4 100mA ±0.01%RD±0.01%FS ≤1uA ≤200nA 電流控制範圍 10nA ~ 100mA 通道數 8Chl 程式設計步數 1024 時間 精度 ≤±5uS/S (設備自主控制運行，無通信等時間延遲誤差) 最小工步時間 20mS 最小脈衝時間 2mS 採樣控制間隔 ≤10mS*2 輸入阻抗 ≥10GΩ（INPUT BASE CURRENT < 0.5nA） 溫度漂移 ≤20ppm/℃ 回應時間 電流0~90% ≤1mS ；電流-90~90% ≤3mS 資料採樣 取樣速率 100Hz（採樣間隔時間10mS）*2 設置方式 間隔時間、採樣頻率、間隔電流、間隔容量、間隔電壓、間隔能量 程序控制 工作模式 靜置 / 恒流充放電/ 恒壓充放電/ 恒流恒壓充放電/ 倍率充放電 / 恒功率充放電 / 恒阻充放電 / 脈衝充放電 / 斜坡充放電 截止條件 時間 / 電壓 / 電流 / 功率 / 容量 / 能量 / 迴圈數 / 週期數 保護 過壓、欠壓、過流、欠流、過充、過放、過充倍率、過放倍率
斷電保護、斷網保護、宕機保護功能支援 DCIR、電容計算、工步脈衝、三電極測試（參比測試）、DQ/DV 輸出方式 四電極（支援參比電極測試） 通信方式 10/100M Ethernet(RJ45)、USB(Console) 環境要求 溫度範圍 0~40℃（23±2℃最佳精度） 濕度範圍 ≤90% 無凝露 工作電源 AC220V~±10% 50Hz / AC110V~±10% 60Hz, 40W 3 主機殼尺寸 1U W*H*L:430*300*43.5(mm) 注: 1.電壓量程可定制，範圍2~8V。
2.取樣速率可定制1000Hz(採樣間隔時間1mS)。
3.為獲得最佳測試精度與安全，務必良好接地。設備使用前，需熱機30分鐘。
-
產品特點
Ø 支持各種全電池、半電池，三電極測試，適用於電池材料及成品研究、法拉電容材料及成品研究，0~5V全量程可控。
Ø 支援精密研究測試，0.01%的電壓、電流精度。
Ø 支持高倍率快充研究，30C可達0.01%的容量精度；100C可達0.1%的容量精度。
Ø 支援自訂脈衝測試，最小脈寬2mS。
Ø 全方位覆蓋研究所需電壓、電流、容量、能量、效率、電容、內阻等參數的測量記錄。
Ø 設備自帶UPS和存儲，有效防止宕機、突然斷電、網路故障等情況資料丟失損壞。
Ø 硬體過充過放保護，有效避免測試異常情況。
性能指標
注: 1.電壓量程可定制，範圍2~8V。項目 儀器指標 量程 檔位 範圍 精度（控制與採樣） 控制解析度 採樣解析度 電壓1 5V (可放電至-5V)*1 ±0.01%RD±0.01%FS ≤50uV ≤10uV 電流1 150uA ±0.01%RD±0.01%FS ≤1.5nA ≤300pA 電流2 5mA ±0.01%RD±0.01%FS ≤50nA ≤10nA 電流3 150mA ±0.01%RD±0.01%FS ≤1.5uA ≤300nA 電流4 5A ±0.01%RD±0.01%FS ≤50uA ≤10uA 電流控制範圍 15nA ~ 5A 通道數 8Chl 程式設計步數 1024 時間 精度 ≤±5uS/S (設備自主控制運行，無通信等時間延遲誤差) 最小工步時間 20mS 最小脈衝時間 2mS 採樣控制間隔 ≤10mS*2 輸入阻抗 ≥10GΩ（INPUT BASE CURRENT < 0.5nA） 溫度漂移 ≤20ppm/℃ 回應時間 電流0~90% ≤1mS ；電流-90~90% ≤3mS 資料採樣 取樣速率 100Hz（採樣間隔時間10mS）*2 設置方式 間隔時間、採樣頻率、間隔電流、間隔容量、間隔電壓、間隔能量 程序控制 工作模式 靜置 / 恒流充放電/ 恒壓充放電/ 恒流恒壓充放電/ 倍率充放電 / 恒功率充放電 / 恒阻充放電 / 脈衝充放電 / 斜坡充放電 截止條件 時間 / 電壓 / 電流 / 功率 / 容量 / 能量 / 迴圈數 / 週期數 保護 過壓、欠壓、過流、欠流、過充、過放、過充倍率、過放倍率
斷電保護、斷網保護、宕機保護功能支援 DCIR、電容計算、工步脈衝、三電極測試（參比測試）、DQ/DV 輸出方式 四電極（支援參比電極測試） 通信方式 10/100M Ethernet(RJ45)、USB(Console) 環境要求 溫度範圍 0~40℃（23±2℃最佳精度） 濕度範圍 ≤90% 無凝露 工作電源 AC220V~±10% 50Hz / AC110V~±10% 60Hz, 400W 3 主機殼尺寸 2U W*H*L:430*300*87(mm)
2.取樣速率可定制1000Hz(採樣間隔時間1mS)。
3.為獲得最佳測試精度與安全，務必良好接地。設備使用前，需熱機30分鐘。
-
產品特點：
Ø 支持各種全電池、半電池，三電極測試，適用於電池材料及成品研究、法拉電容材料及成品研究，0~5V全量程可控。並提供多掃速迴圈伏安功能選件，方便測試電池材料電化學特性。
Ø 支持靈活的通道並聯，最大電流可到160A，一機多用。
Ø 支援精密研究測試，0.01%的電壓、電流精度，支援自動零點校準。
Ø 支持高倍率快充研究，30C可達0.01%的容量精度；100C可達0.1%的容量精度。
Ø 支援自訂脈衝測試，最小脈寬2mS。
Ø 全方位覆蓋研究所需電壓、電流、容量、能量、效率、電容、內阻等參數的測量記錄。
Ø 設備自帶UPS和存儲，有效防止宕機、突然斷電、網路故障等情況資料丟失損壞。
Ø 硬體過充過放保護，有效避免測試異常情況。
D350A_V5C20AT8性能指標項目 儀器指標 量程 檔位 範圍 精度（控制與採樣） 控制解析度 採樣解析度 電壓1 5V (可放電至-5V)*1 ±0.01%RD±0.01%FS ≤50uV ≤10uV 電流1 10mA ±0.01%RD±0.01%FS ≤100nA ≤20nA 電流2 100mA ±0.01%RD±0.01%FS ≤1uA ≤200nA 電流3 1A ±0.01%RD±0.01%FS ≤10uA ≤2uA 電流4 10A ±0.01%RD±0.01%FS ≤100uA ≤20uA 電流5 20A ±0.01%RD±0.01%FS ≤200uA ≤40uA 電流控制範圍 1uA ~ 20A（單通道1uA ~ 20A，通道並聯最大1uA ~ 160A） 通道數 8Chl 程式設計步數 1024 時間 精度 ≤±5uS/S (設備自主控制運行，無通信等時間延遲誤差) 最小工步時間 20mS 最小脈衝時間 2mS 採樣控制間隔 ≤10mS（標準10mS，可調區間是1mS~1000mS）*2 輸入阻抗 ≥10GΩ（INPUT BASE CURRENT ≤2.0nA） 溫度漂移 ≤20ppm/℃ 回應時間 電流0~90% ≤1mS ；電流-90~90% ≤3mS （並聯模式下增加1mS） 資料採樣 取樣速率 100Hz（採樣間隔時間10mS，通道獨立，互不影響）*2 設置方式 間隔時間、採樣頻率、間隔電流、間隔容量、間隔電壓、間隔能量 程序控制 工作模式 靜置 / 恒流充放電/ 恒壓充放電/ 恒流恒壓充放電/ 倍率充放電 / 恒功率充放電 / 恒阻充放電 / 脈衝充放電 / 斜坡充放電 截止條件 時間 / 電壓 / 電流 / 功率 / 容量 / 能量 / 迴圈數 / 週期數 保護 過壓、欠壓、過流、欠流、過充、過放、過充倍率、過放倍率
斷電保護、斷網保護、宕機保護功能支援 DCIR、電容計算、工步脈衝、三電極測試（參比測試）、DQ/DV、
自動高精度*3、多電極測試*4、通道並聯*5
多掃速——迴圈伏安（此功能需定制）*6輸出方式 四電極（支援參比電極測試） 通信方式 10/100M Ethernet(RJ45)、USB(Console) 環境要求 溫度範圍 0~40℃（23±2℃最佳精度） 濕度範圍 ≤90% 無凝露 工作電源 AC220V~±10% 50Hz / AC110V~±10% 60Hz, 1500W *6 主機殼尺寸 4U W*H*L:430*540*178(mm) 22KG
注：
1.電壓量程可定制，限定 充電上限電壓 - 放電下限電壓 <= 10V 並且 充電上限電壓 <= 10V。
2.取樣速率可調（可調範圍1~1000Hz），通過調整取樣速率影響採樣間隔時間。
3.在低速測試時，啟用此功能可以輸出0.001%精度的採樣資料，適用于高精度庫倫效率等特殊應用。
4.設備可以配置次要通道，同時檢測多個多個電極。
5.通道並聯適用於設備內部任意連續通道，通道並聯電流精度會提高，其它指標不受影響。
6.此迴圈伏安功能僅適用於電池材料研究，掃速限制在20mV/s以內，其它應用場景未做充分測試。
7.為獲得最佳測試精度與安全，務必良好接地。設備使用前，需熱機30分鐘。
-

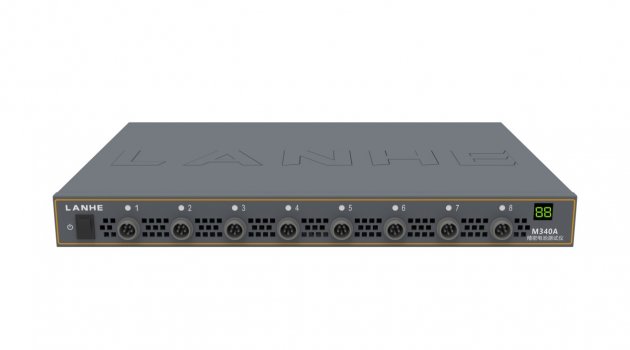

設備簡介(M340A_V5C100MT8)
產品特點
Ø 支持電池、電容材料研究、半電池、三電極、扣式電池、小容量電池等研究測試，0~5V全量程可控。
Ø 支援精密研究測試，0.01%的電壓、電流精度。
Ø 支持高倍率快充研究，30C可達0.01%的容量精度；100C可達0.1%的容量精度。
Ø 支援自訂脈衝測試，最小脈寬2mS。
Ø 全方位覆蓋研究所需電壓、電流、容量、能量、效率、電容、內阻等參數的測量記錄。
Ø 設備自帶UPS和存儲，有效防止宕機、突然斷電、網路故障等情況資料丟失損壞。
Ø 硬體過充過放保護，有效避免測試異常情況。
性能指標項目 儀器指標 量程 檔位 範圍 精度（控制與採樣） 控制解析度 採樣解析度 電壓1 5V (可放電至-5V)*1 ±0.01%RD±0.01%FS ≤50uV ≤10uV 電流1 100uA ±0.01%RD±0.01%FS ≤1nA ≤200pA 電流2 1mA ±0.01%RD±0.01%FS ≤10nA ≤2nA 電流3 10mA ±0.01%RD±0.01%FS ≤100nA ≤20nA 電流4 100mA ±0.01%RD±0.01%FS ≤1uA ≤200nA 電流控制範圍 10nA ~ 100mA 通道數 8Chl 程式設計步數 1024 時間 精度 ≤±5uS/S (設備自主控制運行，無通信等時間延遲誤差) 最小工步時間 20mS 最小脈衝時間 2mS 採樣控制間隔 ≤10mS*2 輸入阻抗 ≥10GΩ（INPUT BASE CURRENT < 0.5nA） 溫度漂移 ≤20ppm/℃ 回應時間 電流0~90% ≤1mS ；電流-90~90% ≤3mS 資料採樣 取樣速率 100Hz（採樣間隔時間10mS）*2 設置方式 間隔時間、採樣頻率、間隔電流、間隔容量、間隔電壓、間隔能量 程序控制 工作模式 靜置 / 恒流充放電/ 恒壓充放電/ 恒流恒壓充放電/ 倍率充放電 / 恒功率充放電 / 恒阻充放電 / 脈衝充放電 / 斜坡充放電 截止條件 時間 / 電壓 / 電流 / 功率 / 容量 / 能量 / 迴圈數 / 週期數 保護 過壓、欠壓、過流、欠流、過充、過放、過充倍率、過放倍率
斷電保護、斷網保護、宕機保護功能支援 DCIR、電容計算、工步脈衝、三電極測試（參比測試）、DQ/DV 輸出方式 四電極（支援參比電極測試） 通信方式 10/100M Ethernet(RJ45)、USB(Console) 環境要求 溫度範圍 0~40℃（23±2℃最佳精度） 濕度範圍 ≤90% 無凝露 工作電源 AC220V~±10% 50Hz / AC110V~±10% 60Hz, 40W 3 主機殼尺寸 1U W*H*L:430*300*43.5(mm) 注: 1.電壓量程可定制，範圍2~8V。
2.取樣速率可定制1000Hz(採樣間隔時間1mS)。
3.為獲得最佳測試精度與安全，務必良好接地。設備使用前，需熱機30分鐘。
-

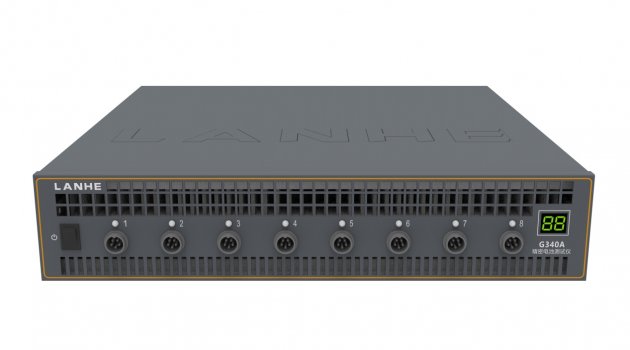

設備簡介(G340A_V5C5AT8)產品特點
Ø 支持各種全電池、半電池，三電極測試，適用於電池材料及成品研究、法拉電容材料及成品研究，0~5V全量程可控。
Ø 支援精密研究測試，0.01%的電壓、電流精度。
Ø 支持高倍率快充研究，30C可達0.01%的容量精度；100C可達0.1%的容量精度。
Ø 支援自訂脈衝測試，最小脈寬2mS。
Ø 全方位覆蓋研究所需電壓、電流、容量、能量、效率、電容、內阻等參數的測量記錄。
Ø 設備自帶UPS和存儲，有效防止宕機、突然斷電、網路故障等情況資料丟失損壞。
Ø 硬體過充過放保護，有效避免測試異常情況。
性能指標
注: 1.電壓量程可定制，範圍2~8V。項目 儀器指標 量程 檔位 範圍 精度（控制與採樣） 控制解析度 採樣解析度 電壓1 5V (可放電至-5V)*1 ±0.01%RD±0.01%FS ≤50uV ≤10uV 電流1 150uA ±0.01%RD±0.01%FS ≤1.5nA ≤300pA 電流2 5mA ±0.01%RD±0.01%FS ≤50nA ≤10nA 電流3 150mA ±0.01%RD±0.01%FS ≤1.5uA ≤300nA 電流4 5A ±0.01%RD±0.01%FS ≤50uA ≤10uA 電流控制範圍 15nA ~ 5A 通道數 8Chl 程式設計步數 1024 時間 精度 ≤±5uS/S (設備自主控制運行，無通信等時間延遲誤差) 最小工步時間 20mS 最小脈衝時間 2mS 採樣控制間隔 ≤10mS*2 輸入阻抗 ≥10GΩ（INPUT BASE CURRENT < 0.5nA） 溫度漂移 ≤20ppm/℃ 回應時間 電流0~90% ≤1mS ；電流-90~90% ≤3mS 資料採樣 取樣速率 100Hz（採樣間隔時間10mS）*2 設置方式 間隔時間、採樣頻率、間隔電流、間隔容量、間隔電壓、間隔能量 程序控制 工作模式 靜置 / 恒流充放電/ 恒壓充放電/ 恒流恒壓充放電/ 倍率充放電 / 恒功率充放電 / 恒阻充放電 / 脈衝充放電 / 斜坡充放電 截止條件 時間 / 電壓 / 電流 / 功率 / 容量 / 能量 / 迴圈數 / 週期數 保護 過壓、欠壓、過流、欠流、過充、過放、過充倍率、過放倍率
斷電保護、斷網保護、宕機保護功能支援 DCIR、電容計算、工步脈衝、三電極測試（參比測試）、DQ/DV 輸出方式 四電極（支援參比電極測試） 通信方式 10/100M Ethernet(RJ45)、USB(Console) 環境要求 溫度範圍 0~40℃（23±2℃最佳精度） 濕度範圍 ≤90% 無凝露 工作電源 AC220V~±10% 50Hz / AC110V~±10% 60Hz, 400W 3 主機殼尺寸 2U W*H*L:430*300*87(mm)
2.取樣速率可定制1000Hz(採樣間隔時間1mS)。
3.為獲得最佳測試精度與安全，務必良好接地。設備使用前，需熱機30分鐘。
-

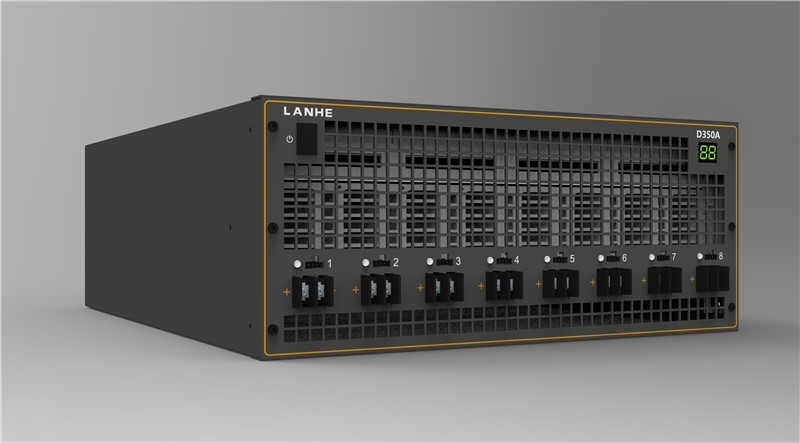

設備簡介(D350A_V5C20AT8)產品特點：
Ø 支持各種全電池、半電池，三電極測試，適用於電池材料及成品研究、法拉電容材料及成品研究，0~5V全量程可控。並提供多掃速迴圈伏安功能選件，方便測試電池材料電化學特性。
Ø 支持靈活的通道並聯，最大電流可到160A，一機多用。
Ø 支援精密研究測試，0.01%的電壓、電流精度，支援自動零點校準。
Ø 支持高倍率快充研究，30C可達0.01%的容量精度；100C可達0.1%的容量精度。
Ø 支援自訂脈衝測試，最小脈寬2mS。
Ø 全方位覆蓋研究所需電壓、電流、容量、能量、效率、電容、內阻等參數的測量記錄。
Ø 設備自帶UPS和存儲，有效防止宕機、突然斷電、網路故障等情況資料丟失損壞。
Ø 硬體過充過放保護，有效避免測試異常情況。
D350A_V5C20AT8性能指標項目 儀器指標 量程 檔位 範圍 精度（控制與採樣） 控制解析度 採樣解析度 電壓1 5V (可放電至-5V)*1 ±0.01%RD±0.01%FS ≤50uV ≤10uV 電流1 10mA ±0.01%RD±0.01%FS ≤100nA ≤20nA 電流2 100mA ±0.01%RD±0.01%FS ≤1uA ≤200nA 電流3 1A ±0.01%RD±0.01%FS ≤10uA ≤2uA 電流4 10A ±0.01%RD±0.01%FS ≤100uA ≤20uA 電流5 20A ±0.01%RD±0.01%FS ≤200uA ≤40uA 電流控制範圍 1uA ~ 20A（單通道1uA ~ 20A，通道並聯最大1uA ~ 160A） 通道數 8Chl 程式設計步數 1024 時間 精度 ≤±5uS/S (設備自主控制運行，無通信等時間延遲誤差) 最小工步時間 20mS 最小脈衝時間 2mS 採樣控制間隔 ≤10mS（標準10mS，可調區間是1mS~1000mS）*2 輸入阻抗 ≥10GΩ（INPUT BASE CURRENT ≤2.0nA） 溫度漂移 ≤20ppm/℃ 回應時間 電流0~90% ≤1mS ；電流-90~90% ≤3mS （並聯模式下增加1mS） 資料採樣 取樣速率 100Hz（採樣間隔時間10mS，通道獨立，互不影響）*2 設置方式 間隔時間、採樣頻率、間隔電流、間隔容量、間隔電壓、間隔能量 程序控制 工作模式 靜置 / 恒流充放電/ 恒壓充放電/ 恒流恒壓充放電/ 倍率充放電 / 恒功率充放電 / 恒阻充放電 / 脈衝充放電 / 斜坡充放電 截止條件 時間 / 電壓 / 電流 / 功率 / 容量 / 能量 / 迴圈數 / 週期數 保護 過壓、欠壓、過流、欠流、過充、過放、過充倍率、過放倍率
斷電保護、斷網保護、宕機保護功能支援 DCIR、電容計算、工步脈衝、三電極測試（參比測試）、DQ/DV、
自動高精度*3、多電極測試*4、通道並聯*5
多掃速——迴圈伏安（此功能需定制）*6輸出方式 四電極（支援參比電極測試） 通信方式 10/100M Ethernet(RJ45)、USB(Console) 環境要求 溫度範圍 0~40℃（23±2℃最佳精度） 濕度範圍 ≤90% 無凝露 工作電源 AC220V~±10% 50Hz / AC110V~±10% 60Hz, 1500W *6 主機殼尺寸 4U W*H*L:430*540*178(mm) 22KG
注：
1.電壓量程可定制，限定 充電上限電壓 - 放電下限電壓 <= 10V 並且 充電上限電壓 <= 10V。
2.取樣速率可調（可調範圍1~1000Hz），通過調整取樣速率影響採樣間隔時間。
3.在低速測試時，啟用此功能可以輸出0.001%精度的採樣資料，適用于高精度庫倫效率等特殊應用。
4.設備可以配置次要通道，同時檢測多個多個電極。
5.通道並聯適用於設備內部任意連續通道，通道並聯電流精度會提高，其它指標不受影響。
6.此迴圈伏安功能僅適用於電池材料研究，掃速限制在20mV/s以內，其它應用場景未做充分測試。
7.為獲得最佳測試精度與安全，務必良好接地。設備使用前，需熱機30分鐘。
