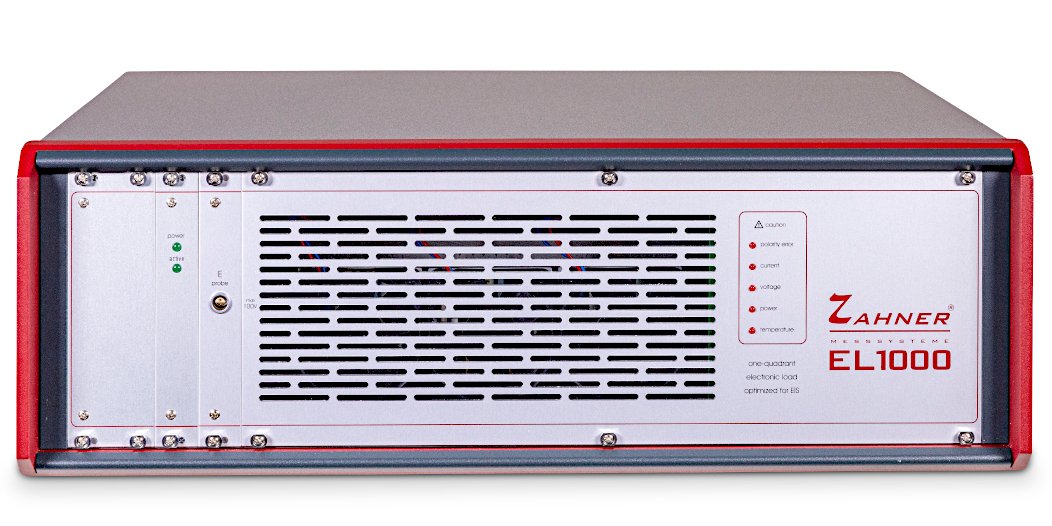

EL1000 電子負載設備 (0 - 200 A)
-
EL1000 是單象限恆電位儀，旨在用作 ZENNIUM 恆電位儀的擴展，以研究高功率電化學系統。高動態 EL1000 負載針對 PEM 和固體氧化物燃料電池等能量存儲和轉換設備上高達 100 kHz 的 EIS 測量進行了優化。對於高達 100 V 的電壓和高達 200 A 的電流，EL1000 允許高達 1 kW 的功率耗散。與第三方儀器結合使用時，可以在更高的電流（高達 680 A）下進行測量。 EL1000 設置可以以不同方式與電源相結合，以實現對電解槽和大尺寸電池的測量。為 EL1000 設置配備我們的並行測量通道卡 (PAD4)，使 EL1000 成為對電池、燃料電池和電解槽進行所有堆棧測量的最佳儀器。
工作模式：恆電位、恆電流、開路
電位範圍：±4 V / ±100 V
電位精度：±0.1% / ±5 mV
電流範圍：0 A … 200 A
電流精度：±0.25 % / ±10 mA
功耗：1000 W @ Ta
頻率範圍：10 µHz - 10 kHz @ 200 A，10 µHz - 100 kHz @ 50 A
阻抗範圍：1 µΩ - 1 kΩ
環境溫度：0 oC - 25 oC
尺寸：470 x 160 x 446 mm3
重量：20公斤
系統要求：ZENNIUM X 或 ZENNIUM PRO + EPC42
-
設備簡介EL1000 是單象限恆電位儀，旨在用作 ZENNIUM 恆電位儀的擴展，以研究高功率電化學系統。高動態 EL1000 負載針對 PEM 和固體氧化物燃料電池等能量存儲和轉換設備上高達 100 kHz 的 EIS 測量進行了優化。對於高達 100 V 的電壓和高達 200 A 的電流，EL1000 允許高達 1 kW 的功率耗散。與第三方儀器結合使用時，可以在更高的電流（高達 680 A）下進行測量。 EL1000 設置可以以不同方式與電源相結合，以實現對電解槽和大尺寸電池的測量。為 EL1000 設置配備我們的並行測量通道卡 (PAD4)，使 EL1000 成為對電池、燃料電池和電解槽進行所有堆棧測量的最佳儀器。
工作模式：恆電位、恆電流、開路
電位範圍：±4 V / ±100 V
電位精度：±0.1% / ±5 mV
電流範圍：0 A … 200 A
電流精度：±0.25 % / ±10 mA
功耗：1000 W @ Ta
頻率範圍：10 µHz - 10 kHz @ 200 A，10 µHz - 100 kHz @ 50 A
阻抗範圍：1 µΩ - 1 kΩ
環境溫度：0 oC - 25 oC
尺寸：470 x 160 x 446 mm3
重量：20公斤
系統要求：ZENNIUM X 或 ZENNIUM PRO + EPC42
